    Online Precision Measuring Instruments Diameter Testing

    Ask Lasest Price
    Brand Name : CAEC
    Certification : ISO9001, ISO14001, OHSAS18001
    Price : USD 1 for one set
    Supply Ability : 500 sets per month
    Delivery Time : 7-10 days
    • Product Details
    • Company Profile

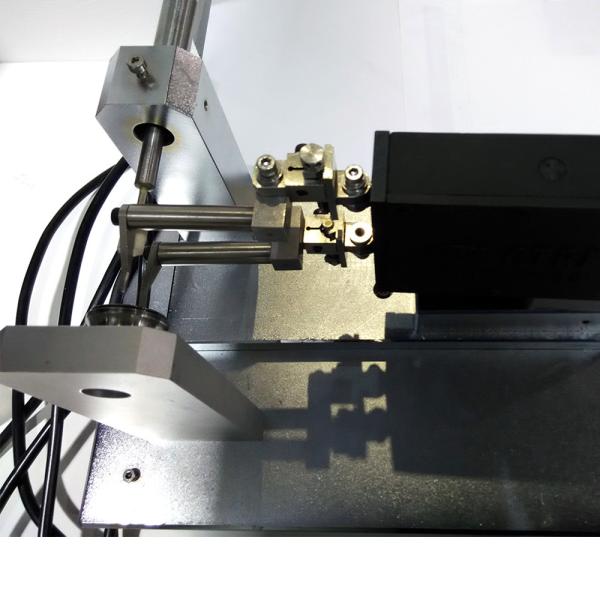

    Online Precision Measuring Instruments Diameter Testing

    Online Precision Measuring Instruments


    The in process measuring system (ZD series) produced by CTRI employs internationally advanced in-process measuring technology in combination with independent R & D. CTRI has over 30 years’ manufacturing experience in measuring products for in-process application. The in-process measuring gauges developed have been mainly applied in fine grinding of various spindles, bearing parts, inner hole of automobile gear, plain grinding and other processing fields.

    Increased productivity and reduced maintenance costs are key elements of the industrial process.The optimum solution is real-time control of work piece processing and machine conditions. ZD series in process measuring system employs relative measurement principle to compare different physical dimensions between work piece and the standard work-piece, giving logical control signals to the grinding machine through pre-fixed values to ensure smooth machining process. ZD series products present characteristics such as high measuring accuracy,strong durability and wide ranges of application, making it an ideal in-process measuring system in precision grinding process.


    ConfigurationParameters
    Amplifier DisplayDigital display
    Correction ValueDigital display
    I/ORelay/ Opto-isolated
    Power supply

    100-110VAC; 200-220VAC

    Frequency: 50HZ

    Input/Output Interface

    10 pin clamped inlet socket

    16 pin rectangular outlet socket

    NC interface wire with the machine4m
    Power line3m
    Additional functionRetraction (S)/Memory function (J)
    Physical dimension

    214(W)*140(H)*172(D) (the height of knobs is not included)


    Application rangeInner and outer diameter

    Technical Specification

    StructureCabinet
    Number of channels

    1-2 channels

    ( Air-Gap inductive measuring heads)

    Measuring cycleIn-process grinding
    Display range+500um——-300um
    Correction Value Range

    1um scale +59um——-59um

    0.5um scale +20um——-20um

    0.1um scale +20um——-20um

    Correction scale1um,0.5um,0.1um

    Display Resolution


    0.3 um
    Electrical Stability0.8um/6h
    Number of Output Logical Control4

    Basic Configuration and Technical Specification

    Number and types of sensor2×AIR GAP
    Measuring Range400um
    Repetitive Precision≤1um
    Pre-travel180±20um
    Over-travel≥500um
    Damping functionYes
    Micrometric SettingDovetail slide
    Measuring contactDiamond
    Measuring smooth / interrupted surfaceOptional
    Measurement Force0.9N
    Cable3m
